生土建筑在我國鄉村建設中歷史悠久，但由于耐久性不高等缺點，在當代逐漸被邊緣化。通過多年的探索，鄉村建設中應用的生土改良技術，不僅能夠滿足辦公、民宿及教室等多種建筑類型的功能需求，還具有地域特色濃厚、空間舒適度較高、節能環保等特點，對鄉村振興傳承地域特色、改善生態環境具有重要意義。
生土建筑廣泛分布于世界各地，能較好地滿足當地生產、生活的需要。生土建筑常常就地取材、善于利用地形地貌，因此地域特色鮮明、鄉土美學濃郁且造價較低。但因不耐侵蝕、耗費人力等缺陷，逐漸淡出現代建筑的視野。對傳統生土技術進行改良研究一直受到國內外相關學者的重視①生土改性研究，即向生土中添加適當物料以改善其力學性能，②生土產業化，包括生土砌塊、生土磚和土坯磚的生產工藝改進等，③建造工藝的改進，生土材料的制作、構造的改進和建造工藝的優化等。基于以上認識，筆者進行了較長時間的思考，經過一系列實際項目的檢驗后，有了一些值得總結的做法。

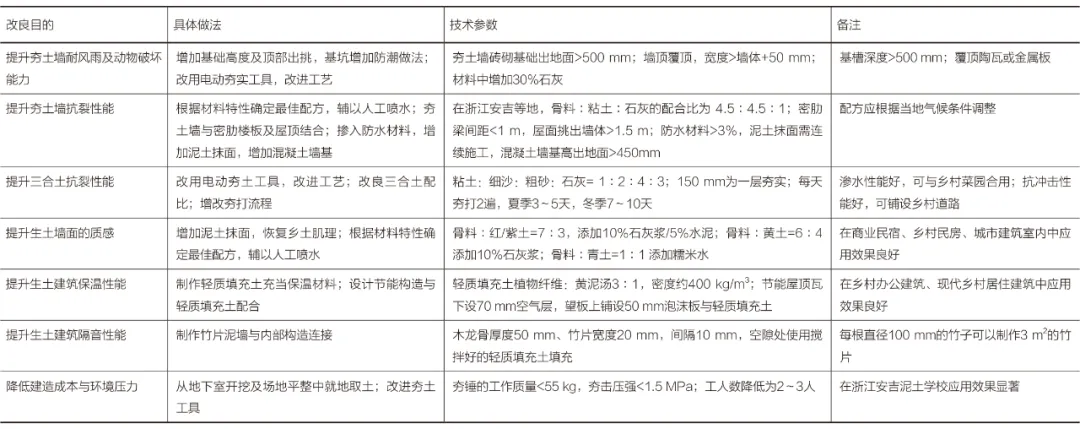

（1）存在問題 風侵蝕、雨水沖刷和動物破壞是傳統夯土墻耐久性不高的主要原因。①改良石砌或磚砌基礎做法，以增強其防雨、防潮能力?；由疃燃哟蟮?00 mm以上，其底部使用三合土夯實并外加三七灰土防潮，基礎出地面500 mm以上；②改良墻體覆頂的做法，以減少雨水侵蝕。覆頂寬度一般應超出墻體50 mm以上，其材料采用陶瓦或金屬板；③使用現代夯實工具，增加墻體密實度，提高墻體抗風雨侵蝕能力；④改進夯實方法及工藝，提高夯土墻的整體性，延長使用壽命；⑤在墻體材料中增加30%石灰，提高墻體硬度，增加動物破壞的難度，減少夯土墻表面受損幾率。
（1）存在問題 開裂是傳統夯土墻常見的破壞之一，其主要原因有：干濕變化不一致導致墻體伸縮；墻體材料不合理；墻體與樓屋面結合處受到應力集中的影響。（2）改良策略 主要通過材料改善及工藝改良來提升夯土墻的抗裂性能。材料改善是指針對不同地區、不同土質，對夯土墻中粘土、石灰、骨料（卵石和沙子）的比例作適當調整。工藝改良包括7個方面：③使用壓縮氣泵夯打，提高夯土墻的密實度及均勻性，100 mm厚的松土夯實后可減少到約40 mm厚，每夯筑800 mm后架設上層夯土墻模板；④對邊緣、角落和折角位置進行補強夯實，提高關鍵部位強度；⑤在夯好的墻體結合部中線掏挖150 mm×150 mm的縱向咬合槽，增加結合部的一體性（或整體夯筑，不留接頭）；⑦改良開窗方法，寬度小于600 mm的窗在夯土墻體砌筑完畢后開挖洞口，將100 mm寬的木框放入洞口內側，窗框與夯土墻體連接部分使用水泥砂漿找平，同時在木框四周靠近外墻一側使用水泥砂漿固定。寬度大于1 100 mm的窗在墻體夯筑時預埋木樁，窗戶上端使用預制水泥作為過梁。二層窗在墻體夯筑完成后開挖，夯筑墻體時在洞口預埋鋼筋水泥過梁，兩側預埋木樁或水泥預制樁，或在夯土墻體兩側對應位置開槽，待窗框嵌入墻后，使用水泥砂漿填滿縫隙，要求開窗與夯筑墻體間隔兩周左右。

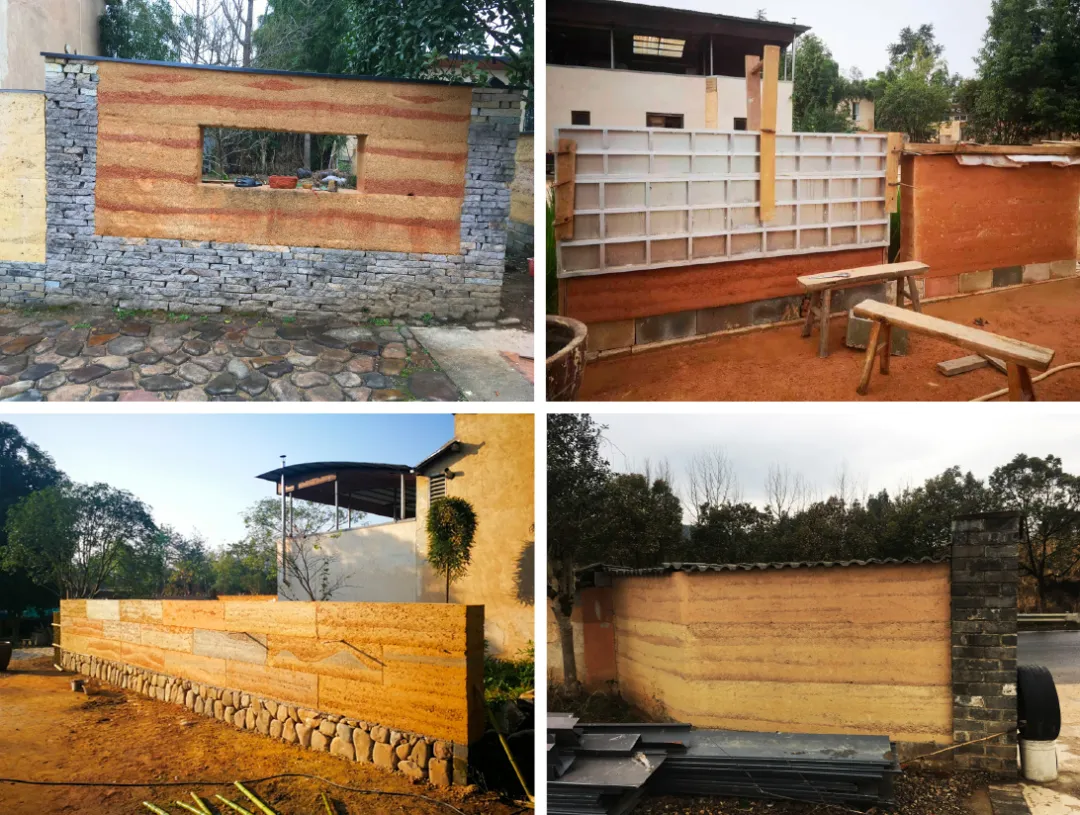

▲ 改良夯土墻抗裂性能的4種技術
▲ 左上：磚砌框架包裹
▲ 右上：現代金屬模板
▲ 左下：板狀夯筑
▲ 右下：夯土墻覆頂
（1）存在問題 傳統三合土使用粘土、紅糖、糯米、石灰等材料制成，需使用傳統夯錘工具長時間夯打，存在抗裂性能不足的問題：①在大面積應用中難以保證穩定的抗裂效果；②施工耗時長，材料比例控制復雜；③大部分配方均依賴工匠的經驗，較為隨意。（2）改良策略 改良后的三合土由粘土、細沙、粗砂及石灰按 1∶2 ∶4 ∶3比例制成，使用現代夯筑工具夯打，以簡化其工藝流程，提高抗裂能力。具體工藝是：施工前篩掉大顆粒沙子，加水，待粘土變為糊狀后與其余材料混合，以約150 mm為一層分層夯實。待地面半干后，用現代工具夯打，每天夯打2遍，夏季連續夯打3～5天，冬季連續夯打7～10天，充分除去材料中的水分和空氣。
▲ 改良三合土在庭院中的應用
（1）存在問題 傳統生土墻體的質感較粗糙，紋理較簡陋。內墻容易掉土、掉沙，不利于與現代功能結合，推廣受到一定限制。（2）改良策略 ①以山體原生壤土與場地開挖土方為原料；⑤在材料中添加12%～18%熟石灰（細面）或竹纖維（毛面），在半濕潤狀態下抹面，每2h人工噴水避免局部開裂。

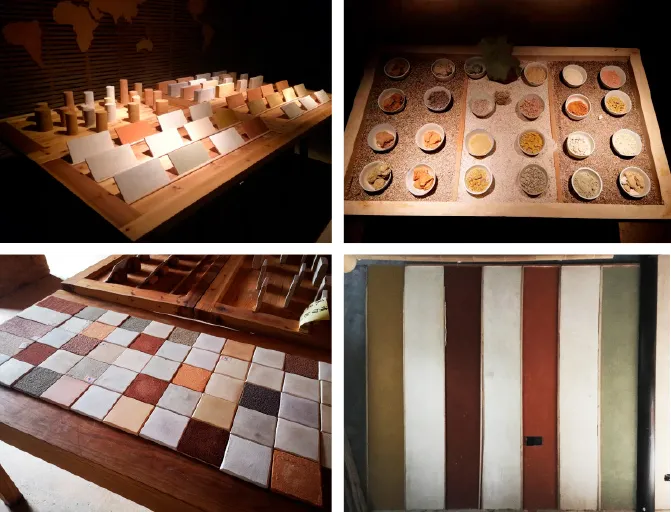

▲ 改良生土抹面樣本
（1）存在問題 在體形系數相差不大時，傳統生土建筑的保溫性能主要與外墻厚度有關?，F代建筑往往要求墻體、樓屋面等構件的厚度不宜過大，因此生土建筑的室內隔墻及屋頂部分的保溫性能不佳。另外室內余熱也難以循環利用。（2）改良策略 一方面是采用輕質填充土作為墻體材料：為改善生土建筑的保溫、隔音性能，將植物、動物（毛發）纖維碎化后與粘土融合，制成填充材料。輕質填充土在制作過程中需將植物纖維和黃泥湯3∶1混合，攪拌達到手捏成團的標準，其密度約為400 kg/m3。另一方面是采取新的節能構造：①節能屋頂。在屋面瓦下增加厚70 mm的空氣夾層，在望板上鋪設泡沫板，其上再以輕質填充土隔熱，泡沫板和輕質填充土厚度共50 mm，上部覆蓋瀝青瓦作屋面。夏季將空氣層打開，在日照作用下，內部空氣被加熱上升后排出，帶走熱量，同時從側窗補充冷空氣。冬季封閉空氣層，以泡沫板和填充土層保溫，改善保溫性能，同時將室內壁爐煙道和屋頂空氣層連接，壁爐余熱得以利用，提高熱能利用率。②節能墻體。在外墻中部增加下側開口空氣層，內墻則使用輕質填充土配合夯土墻，利用空氣流動導熱節能。夏季南側墻體在陽光照射下，空氣受熱上升帶走墻面熱量，側窗充當通氣孔自動補充冷空氣。冬季關閉側窗，空氣層的冷空氣在重力作用下排出，以利于室內保溫?？諝鈮εc室內火炕煙道相連，冬季炊事時，墻體蓄熱并傳回室內。

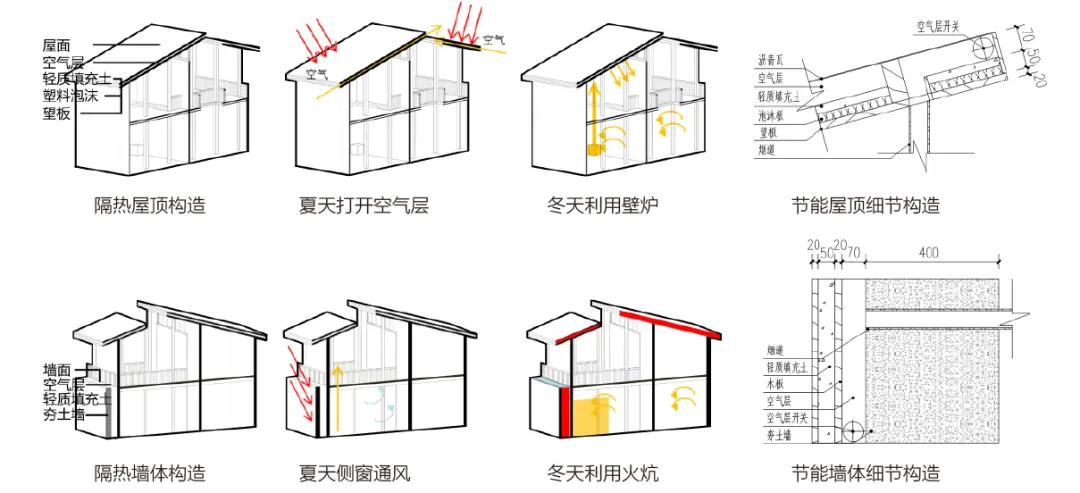

▲ 改良生土建筑室內保溫性能
▲ 上：節能屋頂
▲ 下：節能墻體
（1）存在問題 傳統生土建筑施工精度較低，特別是其內部門窗等構件與墻體的結合部位，是其隔音性能不理想的主要原因。（2）改良策略 將竹片與生土結合，把有機物與粘土搭配，分別用于隔墻和屋面，以改善上述性能。自制多種模數化竹片泥墻板，以榫卯及金屬件連接拼合，較好地滿足了多種類型的內部隔斷、裝飾墻面等需求，空隙處使用攪拌好的輕質填充土填充，改善隔音效果。竹片泥墻板的制作工藝是：首先將竹纖維過篩，將20～30 mm長的纖維篩出與含砂泥土和石灰混合攪拌，再用細釘將加工好的竹片與木制龍骨固定形成竹片井，其中木龍骨厚50 mm、竹片寬20 mm，間隔10 mm。竹片泥墻的面層易于平整、施工快速且具備一定防火能力，相比傳統木片泥墻，將纖維填入竹片網格的凹空間中，還可以提高抗脫落及抗裂性能。竹片泥墻有利于地方經濟發展，具有一定的產業化潛能和應用前景。以安吉為例，當地竹林面積達180萬畝以上，每根直徑10 cm的竹子可以制作3 ㎡的竹片，竹片泥墻所需竹纖維可從竹加工廠廢料中取得，減少了廢料處理成本。

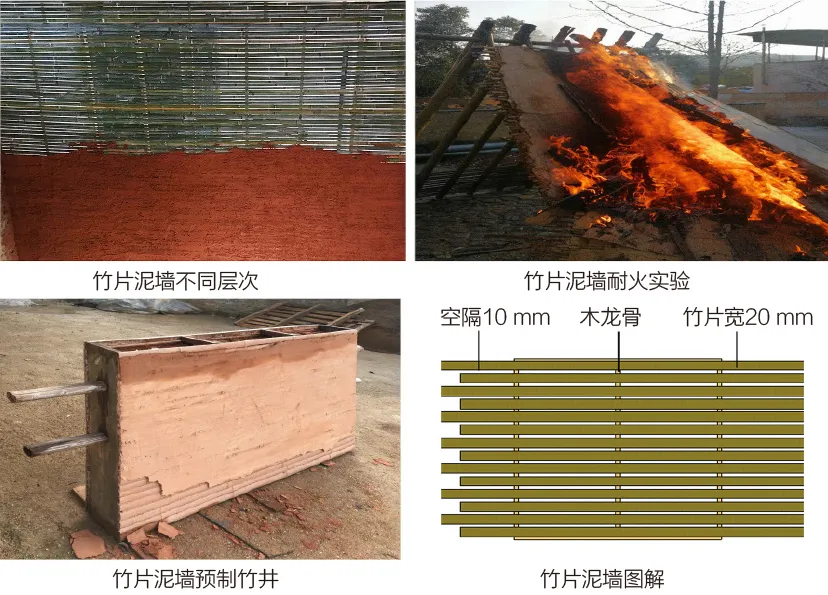

▲ 改良的竹片泥墻技術
（1）存在問題 傳統生土建筑的建造需耗費大量人力，特別是夯筑、取土等施工環節，人力耗費最多，導致造價較高，這也是影響生土建筑推廣的主要原因之一。（2）改良策略 ①使用氣動夯錘及鐵電錘代替手動夯錘，夯筑時夯錘質量不大于55 kg，夯擊壓強小于1.5 MPa，用工人數從傳統的10～15人降低為2～3人，勞動強度顯著降低，墻體密實度明顯提高；②就地取土、取沙，土方主要從場地平整、地下室開挖中獲取，在地取材、原地建造，節約了大量人力。改良生土技術較好地傳承了鄉村地域特色，與鄉村的氣候、地理及社會條件相結合，有利于在鄉村振興建設中“留住鄉愁”，融入既有風貌，避免“千村一面”；改良生土技術適用于鄉村振興中的民宅、公共建筑、民宿等多種類型，在沙土取得、材料回收利用、保溫隔熱及節能等方面均有利于鄉村環境保護；改良生土技術具有低技術、低成本、便于建造及易維護等特征，適宜于鄉村建造條件，而且能較快地為當地農民所掌握，有利于建造過程中鄰里互助，促進鄉村的產業振興。雖然生土墻較厚，但鄉村土地相對寬裕，能被普遍接受。
